在计量检定工作中经常遇到千分尺的修理，在修理前，应首先安排好修理的顺序，合理的修理顺序并运用一定的修理技巧有利于提高千分尺检修质量和工作效率，不合理的修理顺序，就会造成返工，甚至造成千分尺进一步损坏。千分尺的修理顺序是根据其结构特点、损坏情况、修理项目之间的关系及修理方法等情况来决定。通常是尽量让已修好的部分为下一步修理创造有利的条件。按照以下顺序进行较好：外观修理、各部分相互作用的修理、测力修理、测微螺杆轴向窜动及径向摆动、测量面平面度和平行度修理和示值误差修理等6个步骤。

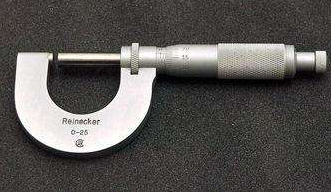

如何对千分尺进行修理

1、外观修理

首先用120#汽油对油污、灰尘较多，腐蚀严重的千分尺进行清洗，清洗时要将测力装置向上，避免污物随汽油流入测微螺杆。清洗干净后，再仔细检查千分尺及为其校对用的量杆的外观，有没有碰伤、锈蚀、带磁等缺陷，特别要注意测微螺杆测量面的边缘处，有碰伤时可以使用油石进行修磨，否则，在取出测微螺杆时，因碰伤产生的毛刺容易导致导孔的孔壁上产生沟槽，甚至会导致测微螺杆移动时被卡住。如果带磁可用量具退磁，刻度模糊可以黑漆进行修复。

2、各部分相互作用的修理

对修理微分筒转动和测微螺杆移动不平稳有卡住现象时，导致这种情况的原因有很多，大多是由于长期不使用，保管不善，螺杆锈死在孔中，测微螺杆受撞击导致的弯曲等原因共同作用造成的。修理时首先拆下微分筒，转动测微螺杆，若仍无法转动，退下螺杆，用金相砂纸打磨螺杆及孔径锈蚀部分，再用汽油清洗，Z后加入少量润滑油，确保正常使用时移动平稳和没有卡住现象就可以了。

3、测力的修理

测力的大小，会对测力精度产生较大的影响。千分尺的测力装置是直接影响千分尺精度的主要部件，其常用的简单修理方法是将测力装置拆下，用汽油清洗，安装时加入少量润滑油。测力过大可压缩或剪短弹簧，测力过小可适当拉长弹簧，也可以重新更换弹簧来解决。

4、测微螺杆轴向窜动及径向摆动

如果微分筒对测微螺杆的同轴度有误差，容易导致微分筒与固定套管或活动套产生摩擦，严重的会出现卡住现象，可以用紫铜锤在微分筒相对摩擦的部位轻敲，也可以把弹簧套取出，在径向上变换位置，然后将其安装好，在必要时，可以使用研磨棒对锥孔进行研磨，确保弹簧套锥孔接触面与测微螺杆尾椎密合和同轴度均符合要求。

对测微螺杆轴向窜动的修理，调整调节螺母改变螺旋副配合中径的方法，来减少轴向窜动量。如果测微螺杆螺纹牙廓磨损出现不均匀，即使调整调节螺母，也只能减小这一部分上的轴向窜动量，而磨损较多的部位仍将会有比较大的轴向窜动量，而磨损较小的部位又经常出现不能旋合的现象，此时，可以对测微螺杆进行研磨。

5、测量面平面度和平行度修理

千分尺测量面平面度和平行度不合格通常采用研磨的方法进行修理，但是在研磨前必须保证千分尺相互作用和测力装置合格;测微螺杆的测微螺杆轴向窜动及径向摆动必须在规定范围内;测砧与测微螺杆的相对位移合格;用研磨器研磨。

若用四块研磨器轮换研磨两测量面。研磨时摆动尺架(摆角30°~40°)，并同时转动研磨器，研磨轨迹从里向外或从外向罩在研磨器工作面上均匀走动。也可将千分尺加持在虎钳上，用于推托研磨器作直线运动。千分尺正常磨损时，大多是测砧测量面浮偏，而测微螺杆测量面中间高四周低，这是应在研磨器两面涂料进行研磨。研磨中随时观察痕迹的变化情况，如果测微螺杆测量面磨刀中部，测砧测量面只磨到一边，说明研磨工作正确，可继续用四块研磨器轮换研磨，这时两测量面研磨痕迹逐渐扩大，未研到部分逐渐减少，直到两测量面磨平。如果两测量面对角线方向同时产生研磨痕迹，说明磨偏了，应及时纠正。

研磨测微螺杆和测砧测量面测微螺杆测量面的研磨方法一般有两种：

一种用四块研磨器研磨。这种方法的特点是原理合理，设备简单，效果明显，但是不易掌握，特别是对大中型千分尺，研磨效率和质量不高。具体方法如下：将一只标准螺杆装入套管中，在研磨台上放一块平行平晶，并使标准螺杆测量面与平晶接触。然后将工具放倒，从研磨台底座的通孔观察接触情况，同时用四只螺钉调整支臂，直到测量面上的干涉带不超过一条。

另一种在特制工具上研磨。这种方法容易掌握，研磨效果好，效率高。具体方法是：研磨时将研具放在平板上，待修测微螺杆连同微分筒插在三组轴承之间，旋动予柄将螺杆央住，夹紧程度以手能轻轻转动螺杆又无摆动为限，然后前后推拉研具，并不断顺时转动螺杆进行研磨。测砧测量面的修研，对于(0~25ram)千分尺，将修好的测微螺杆装入尺架中，并以其测量面为基面，上面涂油，用上述方法研磨测砧测量面。

6、示值误差的修理

千分尺示值误差是反映千分尺精度的综合性指标，是各种故障和缺陷的综合反映。按照千分尺的修理顺序，在排除了测量面平面度和平行度不合格，测微螺杆的测微螺杆轴向窜动及径向摆动，测力过大或过小等结构上的缺陷后，仍出现示值误差问题，就应该进行修理。

千分尺在检定示值误差前要先把测力下限调整正确，此时微分筒上的零刻线与因定套管纵刻线对准，微分筒的端面与固定套管测量下限毫米刻线右边缘应相切。若不相切，压线不大于0.05ram，离线不大于0.01ram。如果压、离线超出上述要求，为了防止读错数，就要对固定套管在轴向位置上进行调整。压线时把固定套管往左移，必要时可在砂轮机上根据压线大小把固定套管的左端面磨掉一部分，离线时把固定套管往右移。

经过上述调整后就要对外径千分尺的示值误差进行修订了。检定时用A+5.12mm、A+10.2mm、A+15.36mm、A+21.5mm、A+25mm尺寸的4等或5等量块径向检定，A为外径千分尺的测量下限。如果外径千分尺的示值超差，一般在测微螺杆上涂上氧化铬用“正拉负推”的方法进行研磨。即当检定结果为超差时，在该部位转动研磨时施加轴向的拉力；当检定结果为负超差时，在该部位转动研磨时施加轴向的推力。
